NGCLZ型帶制動輪鼓形齒式聯軸器形式、基本參數和主要尺寸

NGCLZ型帶制動輪鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。

1.型式

A型——適用于NGCLZ1~NJCLZ13型，見圖31.

B型——適用于NGCLZ14型，見圖32。

2.進本參數和主要尺寸

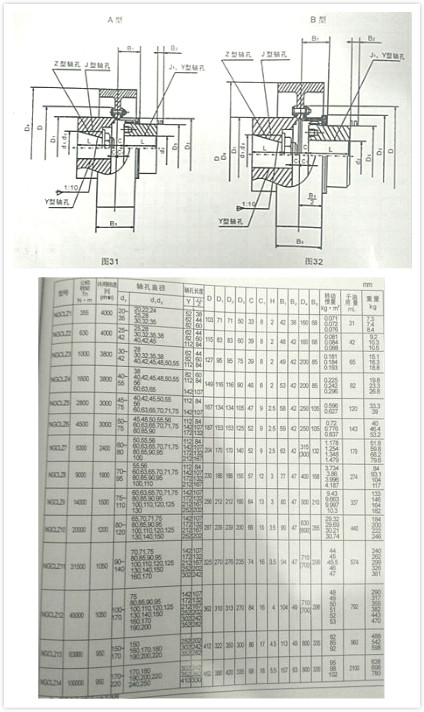

A型和B型聯軸器基本參數和主要尺寸應符合圖31、圖32級表24的規定。

3.聯軸器軸孔和聯結形式與尺寸應符合GB/T3852的規定。器鍵槽形式有A、B、B₁、C、D型。

4.標記：聯軸器標記應符合GB/T3852的規定。

例1：NGCLZ5帶制動輪鼓形齒式聯軸器

從主端：Z型軸孔，C型鍵槽，DZ=50mm，L=84mm；

從動端：J1型軸孔，A型鍵槽，D2=55mm，L=84mm；

NGCLZ5鼓形齒式聯軸器JB/ZQ4645-97。
